Eigendecomposition

1. Install Packages

2. Geometry of Eigendecomposition

3. Eigendecomposition

Install Packages

# visualization을 위한 helper code입니다.
from urllib.request import urlretrieve
URL = 'https://go.gwu.edu/engcomp4plot'
urlretrieve(URL, 'plot_helper.py')

import sys
sys.path.append('../scripts/')

# 다음 세 custom function (1)plot_vector, (2)plot_linear_transformation, (3) plot_linear_transformations
# 을 사용할 것입니다.
from plot_helper import *

import matplotlib.pyplot as plt
import numpy as np
from mpl_toolkits.mplot3d import Axes3D
import scipy as sp
import scipy.linalg
import sympy as sy

sy.init_printing()
np.set_printoptions(precision=3)
np.set_printoptions(suppress=True)

Geometry of Eigendecomposition

Eigenvectors of A = [[2, 1], [1, 2]]

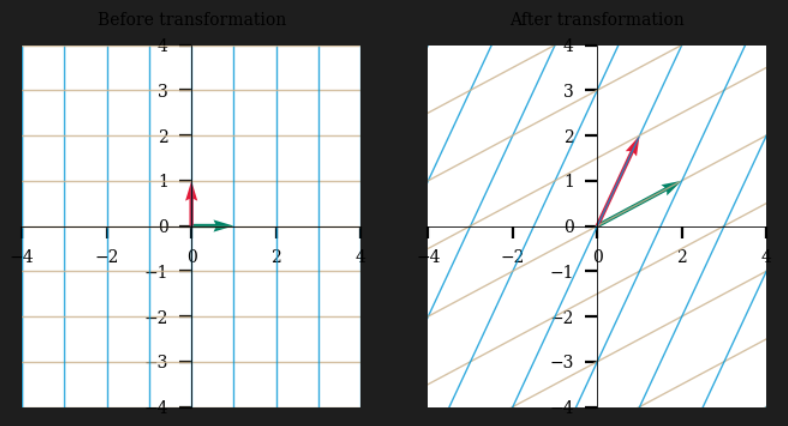

Matrix A에 의한 vector i, j의 linear transformation 결과

A = np.array([[2,1], [1,2]])
print(A)
plot_linear_transformation(A)

Matrix A는 (1, 0) → (2, 1) / (0, 1) → (1, 2) 으로 옮기는 linear transformation

(1, 0), (0, 1) 외에 다른 vector들 linear transformation

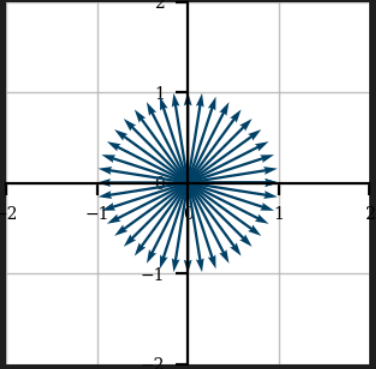

# 길이(norm)가 1인 vector들
alpha = np.linspace(0, 2*np.pi, 41)  # x축과의 각도 (0~2pi)
vectors = list(zip(np.cos(alpha), np.sin(alpha)))
vectors = np.array(vectors)

newvectors = A @ vectors.T
newvectors = newvectors.T

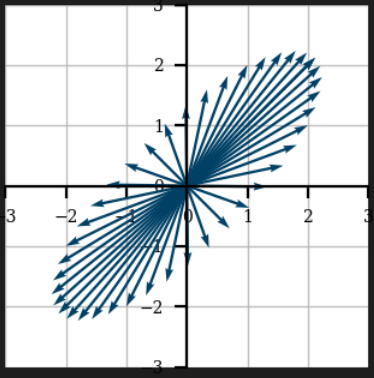

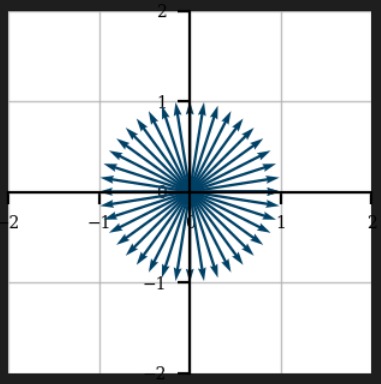

plot_vector(vectors)  # plot_vector는 주어진 vector들을 plot하는 custom function 입니다.

plot_vector(newvectors)

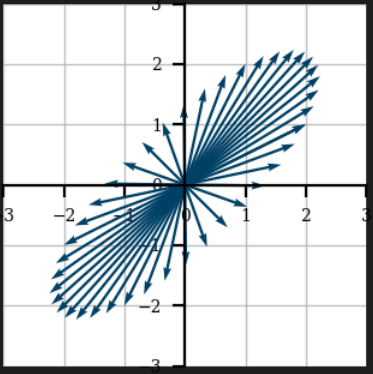

→ Matrix A는 원을 타원으로 만드는 linear transformation

위 타원의 semi major axis(장축의 절반), semi minor axis(단축의 절반)

= transform 된 newvectors의 길이가 가장 길고 짧은 두 vector

lengths = np.linalg.norm(newvectors, axis=1)  # newvectos 각각의 norm

semi_major_index = np.argmax(lengths)  # norm이 가장 긴 것이 타원의 장축
semi_major_vector = newvectors[semi_major_index]
semi_major_length = lengths[semi_major_index]

print(semi_major_vector)  # 장축 vector
print(semi_major_length)

→ 장축은 y = x 위에 있는 vector, 즉 x축과 45도를 이루는 vector

semi_minor_index = np.argmin(lengths)  # norm이 가장 짧은 것이 타원의 장축
semi_minor_vector = newvectors[semi_minor_index]
semi_minor_length = lengths[semi_minor_index]

print(semi_minor_vector)  # 단축 vector
print(semi_minor_length)

→ 단축은 y = -x 위에 있는 vector, 즉 x축과 -45도를 이루는 vector

두 vector (2.121, 2.121), (-0.707, 0.707)의 원래 vector 구현

A_inv = np.linalg.inv(A)
v1 = A_inv @ semi_major_vector
v2 = A_inv @ semi_minor_vector

print(v1)  # v1 -> A -> 장축
print(v2)  # v2 -> A -> 단축

v1과 semi major vector / v2와 semi minor vector는 각각 방향이 같다.

(v1과 semi major vector는 y=x, v2와 semi minor vector는 y=-x 위에 존재)

Av1 = 3v1 / Av2 = 1v2
A는 원을 타원으로 바꾸는 Matrix
이때, 타원의 장축, 단축이 각각 eigenvector가 된다.

→ A가 Symmetric Matrix 이기 때문에 성립

Scaling과 Rotation으로 A 만들기

plot_vector(vectors)

plot_vector(newvectors)

A로 만들어진 타원(newvectors)은 scaling과 rotation의 조합으로 만들 수 있어 보인다.

반지름인 1인 원(vectors)을 가로로 3배 늘린 다음, 시계 반대방향으로 45도 회전한다면?

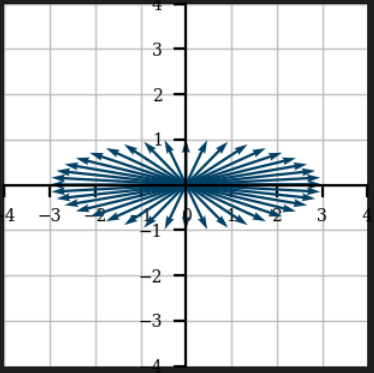

가로로 3배 scaling

S = np.array([[3, 0], [0, 1]])    # 가로로 3배 scaling 하는 2x2 matrix
ellipse = (S @ vectors.T).T       # S에 의해서 늘려진 vector들.


plot_vector(ellipse)

반시계 방향으로 45도 회전

theta = np.pi/4
R = np.array([[np.cos(theta), -np.sin(theta)], [np.sin(theta), np.cos(theta)]])

rotated_ellipse = (R @ ellipse.T).T

plot_vector(rotated_ellipse)

S와 R의 linear transformation으로 생성된 조합은 A와 비슷해 보이지만 사실 다르다.

→ vector의 방향이 바뀌었기 때문

v1의 실제 변환 과정

v1 = -v1  # eigenvector에 non-zero 상수를 곱하면 여전히 eigenvector이기 때문에, -1을 곱해줍니다 (좌표를 양수로 만들기 위해)
print(v1)

scaled_v1 = (S @ v1.T).T
rotated_scaled_v1 = (R @ scaled_v1.T).T
plot_vector([v1, rotated_scaled_v1])

print(rotated_scaled_v1)

→ v1이 크기뿐 아니라 방향마저 바뀌었다.

∴ A ≠ RS

A의 Eigendecomposion

rotation과 scaling의 조합으로 A를 만드는 방법

rotation을 시계방향으로 45도 회전
이를 scaling
다시 반시계 방향으로 45도 회전

theta_list = [np.pi/8, np.pi/4, np.pi/2, np.pi]

for theta in theta_list:
  R = np.array([[numpy.cos(theta), -numpy.sin(theta)],  # 반시계방향으로 45도 회전하는 matrix
                  [numpy.sin(theta), numpy.cos(theta)]])
  print(R)
  R_inv = np.linalg.inv(R)
  print(R_inv)
  print()

[[cos 𝜽, sin 𝜽], [-sin 𝜽, cos 𝜽]] = R^T

(∵ rotation = orthogonal Matrix)

for theta in theta_list:
  R = np.array([[numpy.cos(theta), -numpy.sin(theta)],  # 반시계방향으로 45도 회전하는 matrix
                  [numpy.sin(theta), numpy.cos(theta)]])
  R_inv = np.linalg.inv(R)

  print(R.T)
  print(R_inv)
  print()

rotation과 scaling을 조합한 Matrix A

theta = np.pi/4
R = np.array([[np.cos(theta), -np.sin(theta)],  # 반시계방향으로 theta만큼 회전하는 matrix
              [np.sin(theta), np.cos(theta)]])
plot_linear_transformation(R @ S @ R.T)

v1, v2

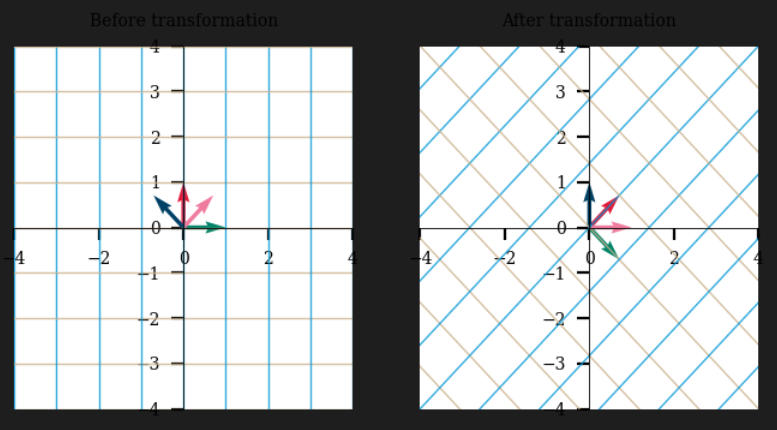

visualize R^T (시계방향으로 45도 회전)

plot_linear_transformation(R.T, v1, v2)

visualize S (scaling)

rotated_v1 = R.T @ v1
rotated_v2 = R.T @ v2

scaled_rotated_v1 = S @ rotated_v1
scaled_rotated_v2 = S @ rotated_v2

plot_linear_transformation(S, rotated_v1, rotated_v2)

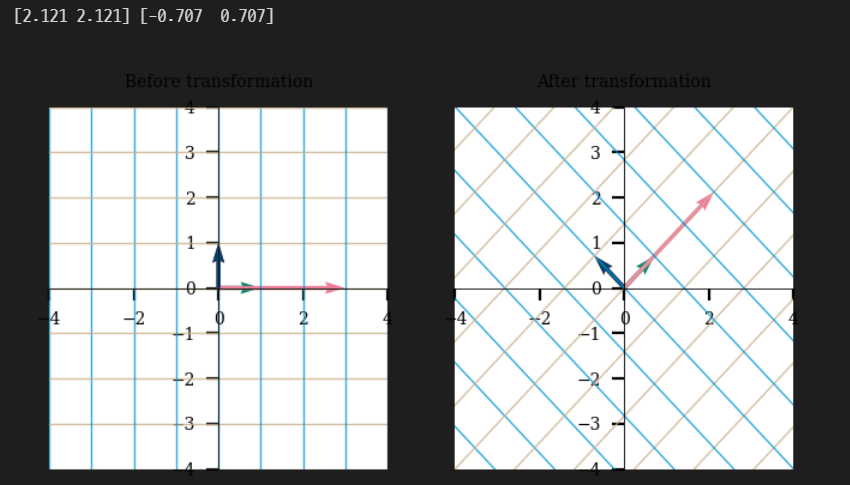

visualize R (반시계 방향으로 45도 회전)

rotated_scaled_rotated_v1 = R@scaled_rotated_v1
rotated_scaled_rotated_v2 = R@scaled_rotated_v2

plot_linear_transformation(R, scaled_rotated_v1, scaled_rotated_v2)
print(rotated_scaled_rotated_v1, rotated_scaled_rotated_v2)

v1 → 3v1 / v2 → v2가 된다.

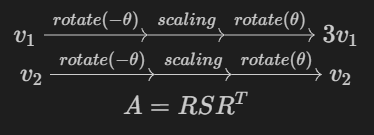

결론적으로,

→ rotate(-𝜽)는 eigenvector v1, v2를 one-hot vector로 변환
